dPatch® Alacsony zajú ultragyors digitális patch clamp erősítő rendszer
Code DPATCH / DPATCH-2
A dPatch® a Sutter Instrument vezető digitális patch clamp erősítő rendszere, ultra-alacsony zajjal, ultra-magas sávszélességgel és teljesen integrált egy- vagy kétfejű patch clamp rendszerrel, beépített adatgyűjtéssel. Csomagban tartalmazza a SutterPatch® szoftvert Windows és macOS rendszerekhez.
Tudj meg többet
Nézze meg a többi termékeket az alkalmazásban
Jellemzők
dPatch® — A digitális patch clamp következő generációja
A dPatch® digitális patch clamp erősítő rendszer a Sutter Instrument-től az elektrofiziológiai erősítők teljes újragondolását képviseli. A legkorszerűbb digitális architektúrára — beleértve a programozható kapu-tömböket (FPGA) és Arm Core processzorokat — épülve a dPatch példátlan zajteljesítményt és jelszélesságot biztosít mind az egycsatornás, mind az egészsejtű patch clamp felvételekhez.
Főbb jellemzők
- Teljesen integrált egy- vagy kétfejű patch clamp erősítő és adatgyűjtő rendszer — gyors és egyszerű beállítás
- 5 MHz folyamatos mintavételi frekvencia fejegységenként; akár 22-bites felbontás
- Az ultra-magas sávszélesség lehetővé teszi a leggyorsabb biológiai jelek jellemzését
- Optimalizált alacsony zajú egycsatornás és egészsejtű felvételekhez sejtmentes preparátumokban, szöveti metszetekben, adherens vagy disszociált sejtekben
- Voltage clamp és FastFollower™ valódi nagy sebességű current clamp módok
- Három fejegység visszacsatolási tartomány az optimális egycsatornás és egészsejtű felvételekhez
- Teljes számítógépes vezérlés — az elektróda és az egész sejt kapacitásának automatikus kompenzációja
- Átfogó digitális kompenzációs áramkörök a maximális pontosság és jelhűség érdekében
- 8 teljesen differenciális analóg bemeneti csatorna, 4 analóg kimeneti csatorna, 16 digitális kimenet (TTL)
- Egyetlen SuperSpeed USB 3.0 csatlakozó vezérli az erősítőt és az adatgyűjtést
- Dynamic clamp (szabadalmaztatott) akár 500 kHz frissítési sebességgel — külső hardver nélkül
- Nem szükséges aktív hűtés — összehasonlítható vagy jobb zajteljesítmény, mint a hűtött versenytársaké
- Több mint 650 metaadat-attribútum támogatott a teljes kísérletdokumentációhoz
- Plug-and-play fejegységcsere; a második fejegység bármikor hozzáadható
- Standard farkfecske rögzítés — drop-in csere a meglévő mikromanipulátor-állványokon
SutterPatch® szoftver
A dPatch rendszerhez mellékelt SutterPatch® — teljes körű elektrofiziológiai adatgyűjtési, -kezelési és -elemzési szoftver Igor Pro (WaveMetrics) alapon. Automatikusan rögzíti és tárolja az összes erősítő-beállítást, a stimulus-információkat és a kísérletparamétereket, szinkronizálva a nyers adatnyomokkal.
- Valós idejű elemzés: I-V görbék és időbeli lefutás automatikusan generálva
- Szinaptikus eseménydetektálás, akciós potenciál elemzés, kameramodul
- Hullámformeditor komplex stimulus mintákhoz és sablonokhoz
- 2D és innovatív 3D megjelenítés
- Több mint 650 metaadat-attribútum; oldatszerkesztő; adatnavigátor
- Windows 10 vagy újabb (64-bit) vagy macOS 10.14 vagy újabb
A dPatch® rendszer alkalmazásai
- Dynamic clamp kísérletek
- Egycsatornás felvételek
- Hallási kutatás és más gyorsan változó jelek felvétele
- Szöveti metszetek felvételei
- Tenyésztett sejt kísérletek
- Sejtvonal-vizsgálatok adherens vagy disszociált sejtekből
- Optogenetika
- Nanopórus és nanorés kutatás
Leírás
- Mintavételi frekvencia: 5 MHz folyamatos (fejegységenként)
- Felbontás: akár 22-bit
- Kimeneti szűrőbeállítások: 13 (100 Hz – 1 MHz)
- Analóg bemenetek: 8 teljesen differenciális (±10 V; 200 kHz folyamatos)
- Analóg kimenetek: 4 (±10 V; 250 kHz folyamatos)
- Digitális kimenetek: 16 (TTL; 250 kHz folyamatos)
- Dynamic clamp frissítési sebesség: akár 500 kHz
- USB: SuperSpeed USB 3.0 (1 kábel erősítőhöz + DAQ)
- Fejegység rögzítés: standard farkfecske
- Méretek (dPatch): 48,2 cm × 28 cm × 9 cm
- Méretek (előerősítő): 19,5 cm × 9 cm × 3 cm
- Méretek (fejegység): 9,5 cm × 2,9 cm × 1,7 cm
- Tömeg (dPatch): 6,8 kg
- Elektromos: 110/240 V, 50/60 Hz
- Operációs rendszer: Windows 10 (64-bit) vagy újabb; macOS 10.14 vagy újabb
Alkatrészek
Standard termékkomponensek
- DPATCH dPatch erősítő rendszer egy fejegységgel és előerősítővel, EH-P170 pipettafogóval, modellsejttel, digitális kimenetekhez csavarkapocs, rack szerelési kellékek, SutterPatch® szoftver Igor Pro® licenccel

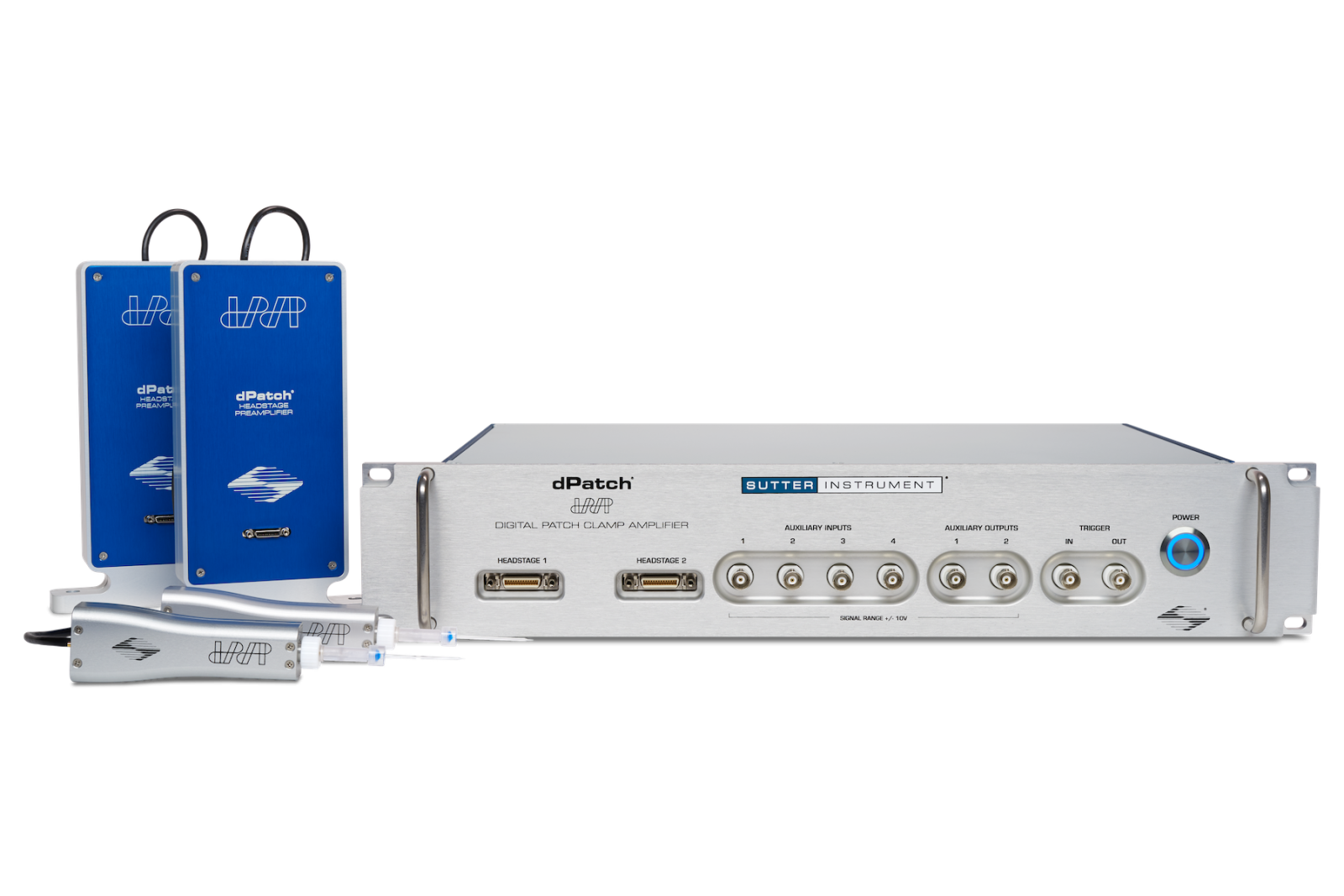

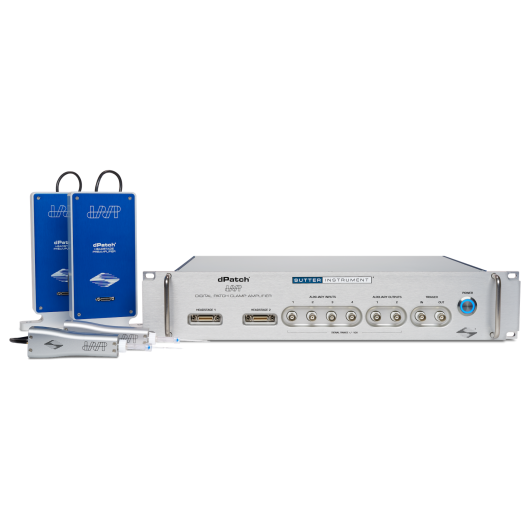

- DPATCH-2 dPatch erősítő rendszer két fejegységgel és előerősítővel, két EH-P170 pipettafogóval, két modellsejttel, csavarkapcsok a digitális kimenetekhez, rack szerelési kellékek, SutterPatch® szoftver Igor Pro® licenccel
Publikációk
- Dolzer J (2021): Patch Clamp Technology in the Twenty-First Century. In: Dallas M., Bell D. (eds) Patch Clamp Electrophysiology. Methods in Molecular Biology, vol 2188. Humana, New York, NY. doi:10.1007/978-1-0716-0818-0_2
- Sutter Instrument erősítő rendszereket és SutterPatch® szoftvert érintő kísérletek. Publikációk listája PDF formátumban
Modellek
| Termék neve | |
|---|---|
| DPATCH dPatch® Alacsony zajú ultragyors digitális patch clamp erősítő rendszer (egy fejegység) | |
| DPATCH-2 dPatch-2® Alacsony zajú ultragyors digitális patch clamp erősítő rendszer (két fejegység) |
