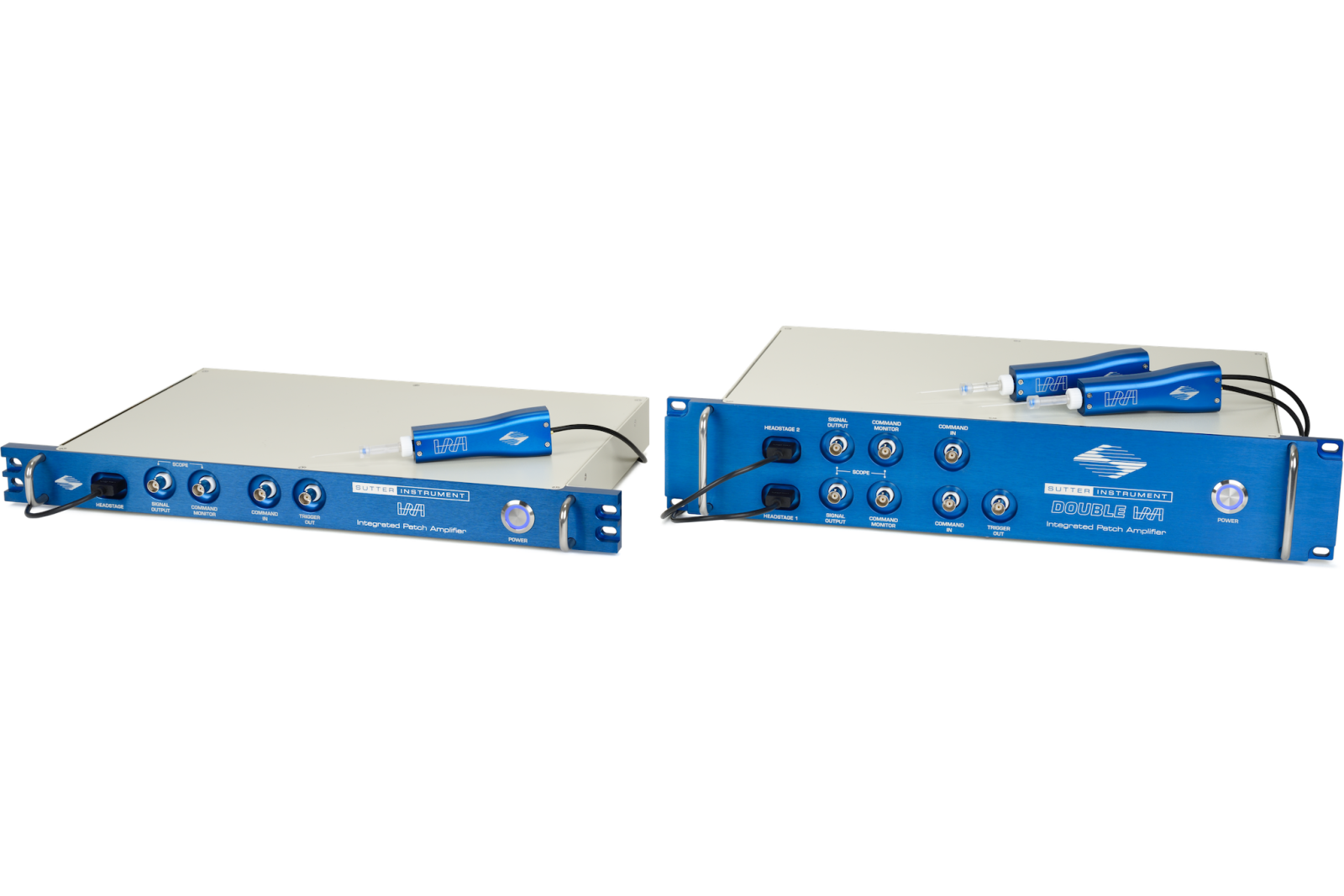

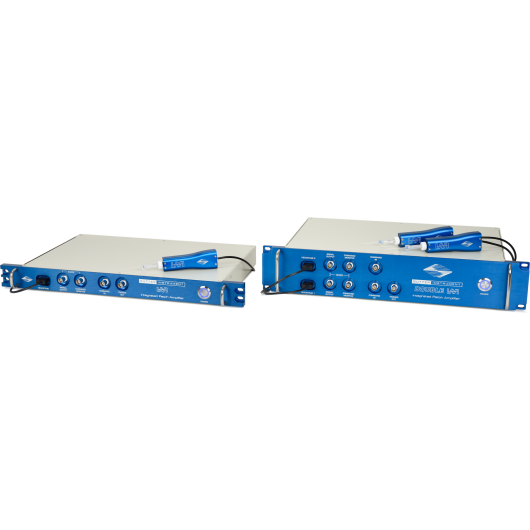

IPA® / DOUBLE IPA® Integrált patch clamp erősítők adatgyűjtő rendszerrel

Code IPA / IPA-2

Az IPA® és Double IPA® a Sutter Instrument integrált patch clamp erősítői, amelyek hatékony, alacsony zajú egészsejtű felvételeket tesznek lehetővé. Egyfejű (IPA®) vagy kétfejű (Double IPA®) konfigurációban érhetők el, SutterPatch® szoftverrel.

Tudj meg többet

Kérjen árajánlatot Mondja el egy kollégának

Jellemzők

IPA® / Double IPA® — Integrált patch clamp erősítők

A Sutter Instrument IPA® integrált patch clamp erősítőcsaládjá hatékony, alacsony zajú egészsejtű felvételeket tesz lehetővé. Egyfejű (IPA®) vagy kétfejű (Double IPA®) rendszerként elérhető, az IPA a legmodernebb erősítőtechnológiát kombinálja teljesen integrált D/A és A/D konverzióval és nagy sebességű USB interfésszel. Az adatgyűjtést, adatkezelést és elemzést a mellékelt SutterPatch® szoftver végzi, amely Igor Pro (WaveMetrics) alapon épül.

Erősítő

Voltage clamp és valódi current clamp módok intelligens átkapcsolással az áramartefaktumok elkerülése érdekében
FastFollower™ current clamp és teljesen integrált dynamic clamp funkció
Nyílt áramkörű (RMS) zaj 1,4 pA a 0,1–10 kHz sávszélességben
Pipetta kapacitás kompenzáció 25 pF-ig; egészsejtű kompenzáció: Cm 1–100 pF, Rs 1–100 MΩ
Négypólusú Bessel aluláteresztő szűrő (0,5–20 kHz)
Teljes számítógépes vezérlés — az elektróda és az egész sejt kapacitásának automatikus kompenzációja
Soros ellenállás előrejelzése és korrekciója (0–100 MΩ)

Adatgyűjtés

Beépített DAQ rendszer — nem szükséges külső digitizer
Egyetlen nagy sebességű USB kapcsolat vezérli a DAQ-t és az erősítőt
Legfeljebb 8 bemeneti csatorna (0,1–50 kHz mintavételi frekvencia csatornánként); összesítve 400 kHz
Multi-erősítő mód: legfeljebb két IPA/Double IPA egység csatlakoztatható, akár 16 bemeneti csatornával
4 kiegészítő analóg bemeneti csatorna (±10 V); 2 analóg kimeneti csatorna; 8 digitális kimenet (TTL)
Standard „polip" elosztókábel; opcionális Patch Panel az átlátható front-rack I/O-hoz

SutterPatch® szoftver

Valós idejű elemzés: I-V görbék, időbeli lefutás, legfeljebb 8 egyidejű grafikon
Eseménydetektálási modul, akciós potenciál elemzési modul, kameramodul
Hullámformeditor; 2D és 3D megjelenítés; adatnavigátor; oldatszerkesztő
Több mint 500 metaadat-attribútum; publikáció minőségű grafika
Windows 10 vagy újabb (64-bit) vagy macOS 10.11 vagy újabb

Az IPA® / Double IPA® rendszer alkalmazásai

Szöveti metszetek felvételei
Tenyésztett sejt kísérletek
Sejtvonal-vizsgálatok adherens vagy disszociált sejtekből
In-vivo patch clamp
Hálózati vizsgálatok
Optogenetika

Leírás

Fejegység konfigurációk: IPA® (egy) / Double IPA® (kettő)
RMS zaj (0,1–10 kHz): 1,4 pA
Aluláteresztő szűrő: 4-pólusú Bessel, 0,5–20 kHz
Analóg bemenetek (kieg.): 4 (±10 V)
Analóg kimenetek: 2 (±10 V)
Digitális kimenetek: 8 (TTL)
Összesített mintavételi frekvencia: legfeljebb 400 kHz
Multi-erősítő mód: legfeljebb 2 egység / legfeljebb 16 bemeneti csatorna
USB: High Speed USB 2.0
Méretek (IPA®): 48 cm × 30 cm × 4,5 cm
Méretek (Double IPA®): 48 cm × 30 cm × 9 cm
Méretek (fejegység): 10 cm × 3,5 cm × 1,9 cm
Méretek (Patch Panel): 48 cm × 5 cm × 9 cm
Tömeg (IPA®): 4 kg
Tömeg (Double IPA®): 3,7 kg
Tömeg (Patch Panel): 1,6 kg
Elektromos: 110/240 V, 50/60 Hz
Operációs rendszer: Windows 10 (64-bit) vagy újabb; macOS 10.11 vagy újabb

Alkatrészek

Standard termékkomponensek

IPA IPA rendszer fejegységgel, EH-P170 pipettafogóval, modellsejttel, polip elosztókábellel, rack szerelési kellékek, SutterPatch® szoftvercsomag Igor Pro® licenccel
IPA-2 Double IPA rendszer két fejegységgel, két EH-P170 pipettafogóval, modellsejttel, polip elosztókábellel, rack szerelési kellékek, SutterPatch® szoftvercsomag Igor Pro® licenccel

Publikációk

Dolzer J (2021): Patch Clamp Technology in the Twenty-First Century. In: Dallas M., Bell D. (eds) Patch Clamp Electrophysiology. Methods in Molecular Biology, vol 2188. Humana, New York, NY. doi:10.1007/978-1-0716-0818-0_2
Sutter Instrument erősítő rendszereket és SutterPatch® szoftvert érintő kísérletek. Publikációk listája PDF formátumban

Modellek

Termék neve
IPA IPA® Integrált patch clamp erősítő adatgyűjtő rendszerrel (egy fejegység)	Kérjen árajánlatot
IPA-2 Double IPA® Integrált patch clamp erősítő adatgyűjtő rendszerrel (két fejegység)	Kérjen árajánlatot
