Közepes optikai levegőasztal — képalkotó munkaállomás

Code AT-58

Az AT-58 egy 152 × 244 cm-es optikai levegőasztal kétfotonos és multifotonos mikroszkópiához, TMC aktív légfelfüggesztéses platformra építve, galvanizált acél mágneses kenyérsütőlapos asztallappal. Az AT-48-hoz képest mélyebb asztallap több helyet biztosít a pásztázófejek, a detektáló optika és a kiegészítő lézerberendezések számára a mikroszkóp körül.

Tudj meg többet

Kérjen árajánlatot Mondja el egy kollégának

Google Scholar

Nézze meg a többi termékeket az alkalmazásban

Mikrobefecskendezés

Jellemzők

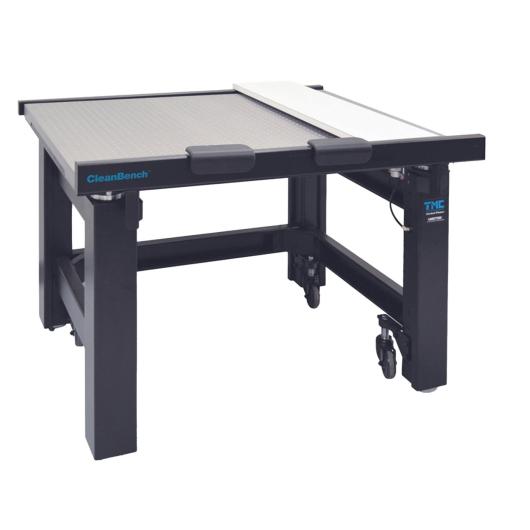

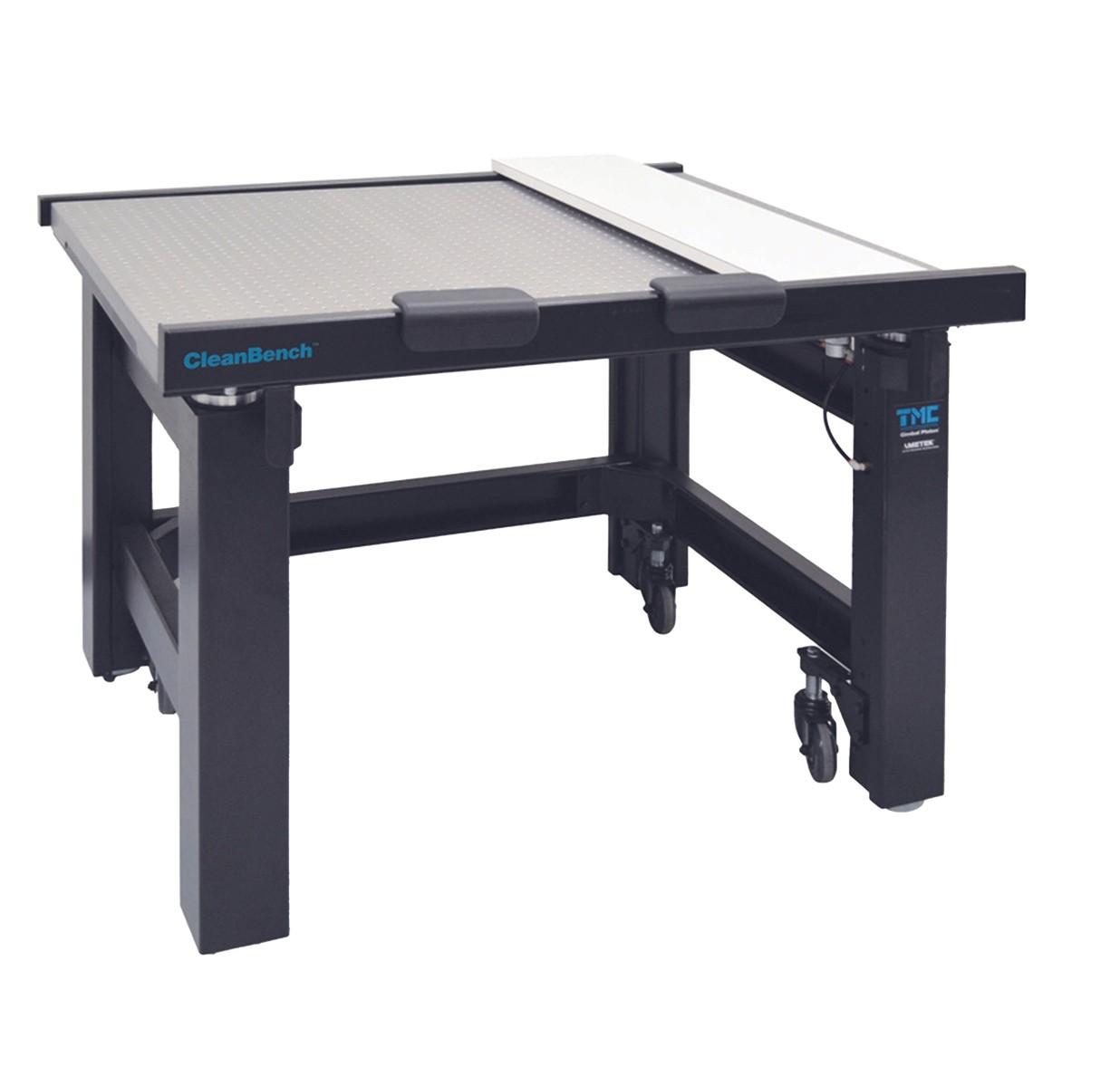

AT-58 optikai levegőasztal

Az AT-58 optikai levegőasztal a TMC rezgéscsillapító asztal sorozatának mélységét 152 cm-re terjeszti ki, kétfotonos és multifotonos képalkotó rigek számára további helyet biztosítva a mikroszkóp körül kamerák, pásztázófejek és egyéb nagy berendezések számára. A Sutter Instrument által forgalmazott modell az AT-48-nál 25%-kal nagyobb munkaterületet kínál — ideális választás, ha a mikroszkóp teste, a lézerindítás és a detektálási út mind ugyanazon az antivibrációs asztalon kell elhelyezni.

Mágneses kenyérsütőlapos asztallap

A galvanizált acél méhsejt magból álló asztallap mágneses felső réteggel és M6 menettel 25 mm-es osztásban rendelkezik. Sima felső réteg kérésre elérhető.

Aktív rezgéscsillapítás

Az aktív légfelfüggesztési rendszer folyamatosan szintezi az asztalt és izolája azt a vertikális és vízszintes rezgésektől, az optikai beállításokat stabilon tartva a hosszú képalkotó munkamenetek során az épületforgalomtól vagy a légkondicionálótól függetlenül.

Álló vagy mobil kivitel

Az AT-58 rögzített önálló asztalként vagy lábmerevítőkkel és görgőkkel felszerelve is elérhető a laboratóriumban való könnyebb áthelyezéshez.

Alkalmazások

Kétfotonos és multifotonos mikroszkópia — ha a kétfotonos rig nagy formátumú pásztázófejet, Pockels-cellát vagy további nyalábformáló optikát tartalmaz, az AT-58 szélesebb 152 cm-es mélysége megakadályozza, hogy az optikai komponensek az asztallap széléről kilógjanak. Ez szintén az ajánlott méret a háromfotonos mikroszkópiás összeállításokhoz, ahol a hosszabb nyaláb út több oldalirányú teret igényel.
Fotomikroszkópia és videomikroszkópia — kamerakarok, optikai szálas megvilágítók és szűrőkerekek közvetlenül a mágneses kenyérsütőlapos asztallapra szerelhetők, minden komponenst egyetlen rezgésizolált síkon tartva. Ez megkönnyíti a napi szintű átkonfigurálást a kalibrált optikai utak megzavarása nélkül.
Nagy formátumú optikai összeállítások — térbeli fénymodulátorok, akuszto-optikai deflektorok és többportos lézerkombinátorok mind elférnek a kiterjesztett felületen, szükségtelenné téve az izolációs zónán kívüli másodlagos optikai kenyérsütőlapokat.

Leírás

Méretek (Sz × M × Ma): 244 × 150 × 91 cm
Teherbírás: 590 kg
Asztallap vastagsága: 20 cm
Asztalkonstrukció: Galvanizált acél méhsejt mag
Asztallap furatkiosztása: M6 25 mm-es osztásban (sima felső réteg kérésre elérhető)
Levegőellátás forrása: Kompresszor (Sutter AT-COMP-xxx vagy egyenértékű), hálózati levegő vagy léghenger
Légnyomás: > 2,1 bar, max. 5,5 bar (a terheléstől függően)
Levegőminőség: Száraz, olajmentes (beépített sorfilter)
Légcsatlakozók: 6 mm-es nyomóreteszes gyorscsatlakozó, (NPT menetes adapterek mellékelve)

Alkatrészek

Standard termékkomponensek

AT-58-ST Optikai levegőasztal 152 × 244 cm, ¼-20 menet
AT-58-M6 Optikai levegőasztal 152 × 244 cm, M6 menet
AT-58-ST-C Optikai levegőasztal 152 × 244 cm, ¼-20 menet, lábmerevítőkkel és görgőkkel
AT-58-M6-C Optikai levegőasztal 152 × 244 cm, M6 menet, lábmerevítőkkel és görgőkkel
