DF-SCOPE™ — Többfotonos képalkotó csomag Olympus BX51WI mikroszkóphoz

DF-SCOPE™ — Többfotonos képalkotó csomag

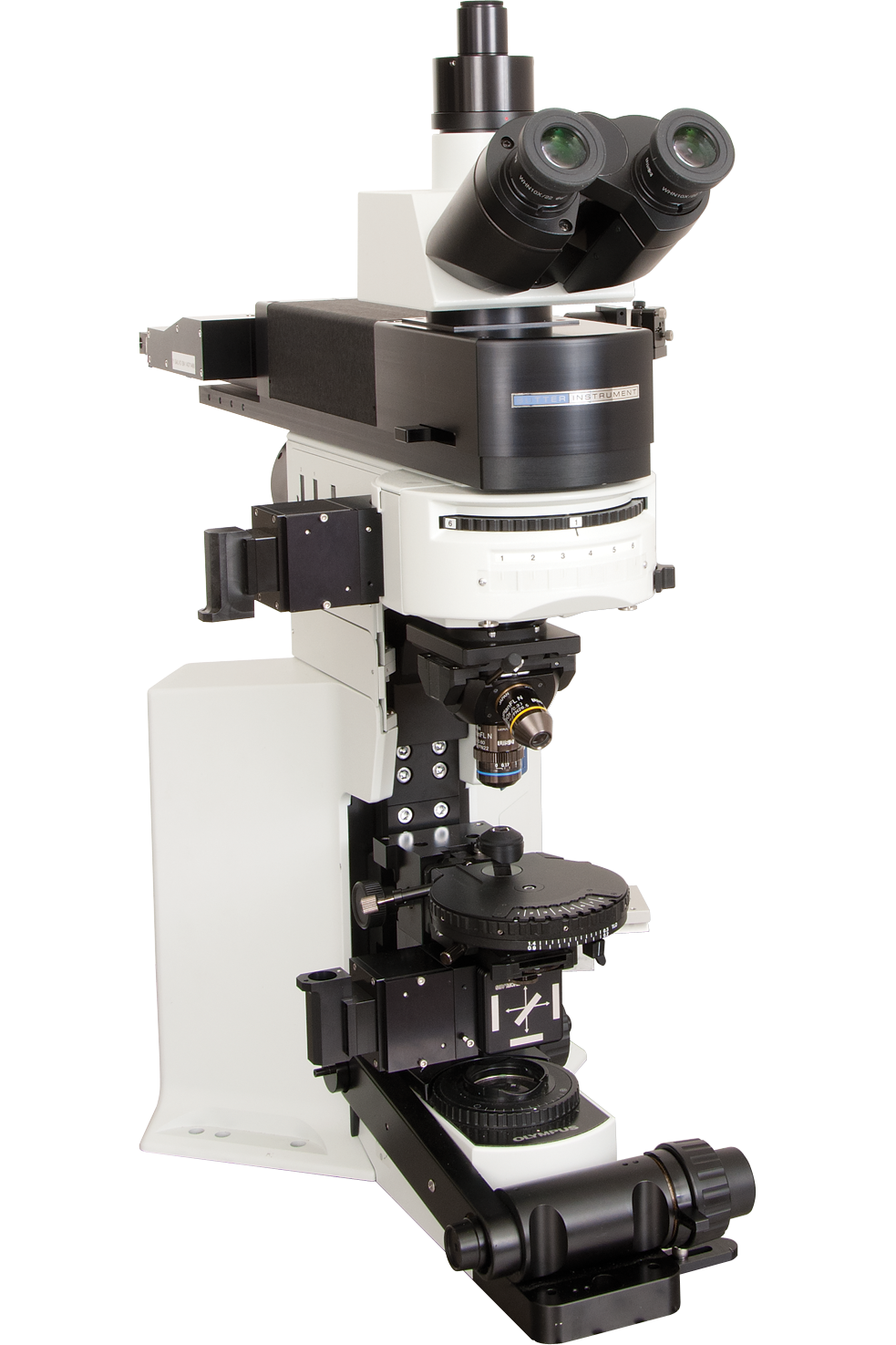

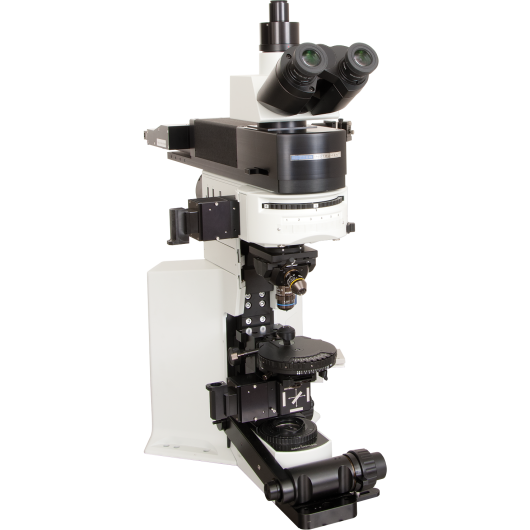

A Sutter Instrument DF-SCOPE™ egy ügyfél-inspirálta többfotonos képalkotó csomag az Olympus BX51WI-hez — az elektrofiziológiában legszélesebb körben használt álló mikroszkóp kerethez. Sok laboratórium már használja a BX51WI-t áteső fény és epifluoreszcens képalkotáshoz. A DF-SCOPE kétfotonos (és magasabb rendű) képalkotási képességet ad hozzá egy BX51WI-hez speciálisan tervezett egyedi szkenner-tartón keresztül, a Sutter MOM® rendszerével megegyező optikai és elektronikus alrendszerek felhasználásával. A szabványos mikroszkóp-funkciók telepítés után teljes mértékben megmaradnak.

MOM-ból eredő optikai kialakítás

A DF-SCOPE szkennelési útja Sutter-tervezett szkenner és tubuszlencséket és egy 2-állásos tükörholde rt használ, amely azonnali váltást tesz lehetővé a kétfotonos szkennelési mód és a hagyományos széleslátószögű epifluoreszcencia között az optika újraigazítása nélkül. A szkennermodul-interfész kompatibilis a Sutter csendes rezonáns moduljával és a galváno alapú szkennerekkel is, beleértve a RESSCAN-MOM-ot. A szkennelési úton lévő breadboard formátum szerelési pozíciókat biztosít további fotostimulációs lézervonalakhoz és Pockels-cellákhoz.

Kettős detektáló utak

A DF-SCOPE kulcsfontosságú jellemzője a kettős detektálási útja: egy detektor a minta felett (epi-detektálás) és egy alatta (szub-asztal/áteső detektálás). Vékony mintákban, mint az akut agyszeletekben, az alsó detektorok összegyűjtik a kondenzátoron átszórt fotonokat, lényegesen javítva a jel-zaj arányt a csak epi-detektáláshoz képest. A szub-asztal detektor alrendszer különböző Olympus kondenzorpkkal való együttműködésre van tervezve. Mindkét út Hamamatsu PMT-ket használ Sutter PS-2 vagy PS-2/LV kétcsatornás tápegységekkel.

Szoftverkompatibilitás

A DF-SCOPE teljes mértékben kompatibilis a Sutter MCS képalkotó szoftverrel (beleértve az MScan-t rezonáns szkennelési támogatással), valamint a széles körben használt többfotonos szoftverekkel, köztük a ScanImage 5.0, Helioscan és MPScope programokkal. Kompatibilis a Sutter MPC-78 nagy mozgó stage platformmal és motorikus fókusz hajtással is a minta navigálásához.

Alkalmazások

• Kétfotonos képalkotás egy meglévő BX51WI rign — laboratóriumok, amelyek már szeleteken végeznek patch-clamp elektrofiziológiát BX51WI-n, második mikroszkópkeret vásárlása nélkül adhatnak hozzá többfotonos képalkotást. A patcholás és kétfotonos képalkotás egyszerre vagy egymás után végezhető ugyanazon a preparátumon.
• Szelet kalcium és feszültségképalkotás — a szub-asztal detektor alrendszer maximalizálja a szóró agyszelet szövetből érkező jelek gyűjtését, a DF-SCOPE-ot különösen hatékonnyá téve a genetikailag kódolt indikátorokkal végzett populációs kalcium képalkotáshoz (GCaMP, RCaMP) és feszültségindikátor-képalkotáshoz, ahol a SNR kritikus.
• Fotostimuláció patch-clamppal kombinálva — a breadboard formátumú szkennelési út pozíciókat biztosít további lézervonalak és Pockels-cellák számára, így a célzott egy- vagy többfotonos fotostimuláció hozzáadható a rig többi részének zavarása nélkül.
