MOM® — Nyitott platformú, többfotonos mikroszkóp mozgó objektívvel

MOM® — Mozgó objektíves mikroszkóp

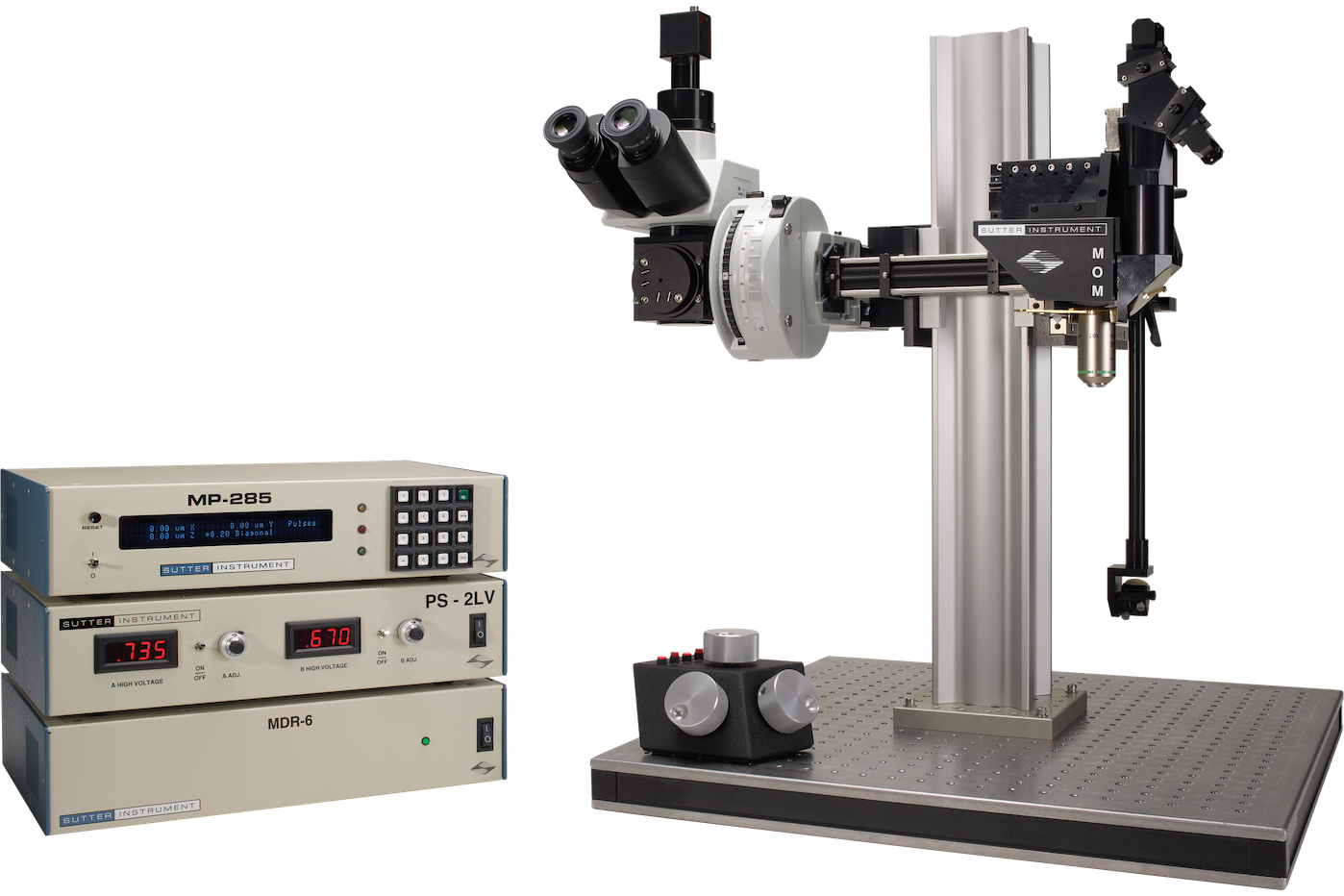

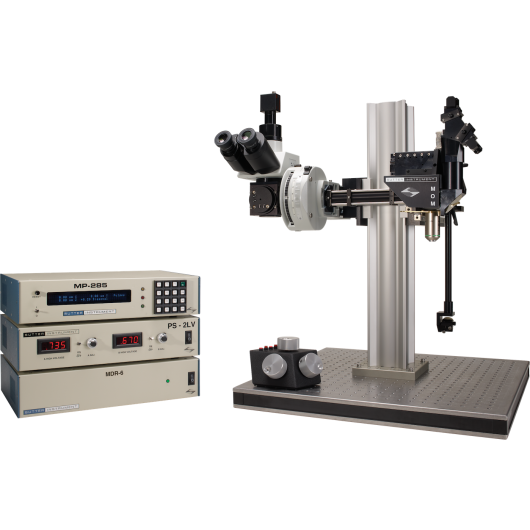

A Sutter Instrument MOM® (Movable Objective Microscope) teljesen konfigurálható két- és háromfotonos képalkotó platform, amely több mint két évtizede az idegtudományok nyitott architektúrájú multifotonos mikroszkópiájának referenciája. Kulcsinnovációja — egy motorizált objektív, amely 22 mm-t mozog X, Y és Z tengelyen, és forog az optikai tengely körül — képalkotás közben mozdulatlan tartja a mintát. Ezzel megszünteti a mozgó asztalok által okozott mechanikai instabilitást, és lehetővé teszi a nem vízszintes szöveti felületek és térfogatok képalkotását az optikai igazítás veszélyeztetése nélkül.

Optomechanikai kialakítás

A MOM két független optikai pályára épül, amelyek ugyanazt a motorizált objektívasztalt osztják meg. A széles látómezős oldal epifluoreszcenciát biztosít egy Olympus függőleges illuminátor és egy Sutter xenon ívlámpa segítségével, kameraporttal a szokványos fluoreszcens képalkotáshoz. A két-/háromfotonos oldal az asztalról a galváno- vagy rezonáns szkenneren, a szkenner- és tubuslencsén át az objektív hátsó apertúrájába vezeti a pulzált lézernyalábot. Két összekapcsolt irányítótükör biztosítja a hatékony nyalábszállítást az objektív helyzetétől és forgásszögétől függetlenül. A főtest síneken tolható vissza a prepará számus akadálymentes eléréséhez képalkotás előtt.

Pásztázó rendszerek

A MOM az összes jelenlegi pásztázó technológiát támogatja: Cambridge Technology 3 mm-es vagy 6 mm-es XY galváno szkennerek, rezonáns-galváno, és rezonáns-galváno-galváno konfigurációk, beleértve a Vidrio RMR szkennert. Az új pásztázó hardver minimális módosítással bővíthető a meglévő MOM-keretekbe, megvédve a platform hosszú távú értékét.

Képalkotó szoftver

A MOM több szoftvercsomaggal kompatibilis. A Sutter saját MScan 3.0 csomagja (a MOM Computer System, MCS része) Windows 10 kompatibilis. A MOM teljes mértékben kompatibilis a Vidrio ScanImage Premium, ScanImage Basic és ScanImage freeware szoftverekkel. Adatgyűjtő hardver elérhető NI PXI FPGA, Vidrio vDAQ és NI PC-alapú többfunkciós I/O platformokhoz. A lézerteljesítmény szabályozásához Conoptics Pockels-cellák szolgálnak.

Alkalmazások

• Mélyszöveti 2P és 3P képalkotás — a mozgó objektíves kialakítás kiküszöböli az asztal okozta driftet, így a MOM a legelterjedtebb platform a rögzített fejű állatokban végzett hosszú távú in vivo kalcium-, feszültség- és optogenetikai képalkotáshoz. Az objektívforgatás lehetővé teszi a hagyományos rögzített objektíves állóval nem elérhető dőlt vagy ívelt szöveti felületek képalkotását.
• Kombinált in vivo és in vitro kísérletek — a minta mindig mozdulatlan marad, így ugyanaz a preparátum több mélységben és pozícióban képalkotható az állat vagy az elektródák áthelyezése nélkül.
• Háromfotonos képalkotás — a MOM-nak bizonyított eredményei vannak a 3P képalkotásban 1300 nm-en és 1700 nm-en, beleértve Chris Xu csoportjának úttörő munkáját a Cornellon és az Allen Institute of Brain Science folyamatos alkalmazását. A Sutter 3P-MOM rendszereket konfigurál a hosszabb hullámhosszú gerjesztéshez optimalizált optikával és detektorokkal.
