NAN™ — Nyitott platformú álló mikroszkóp elektrofiziológiához

NAN™ — Nyitott platformú álló mikroszkóp

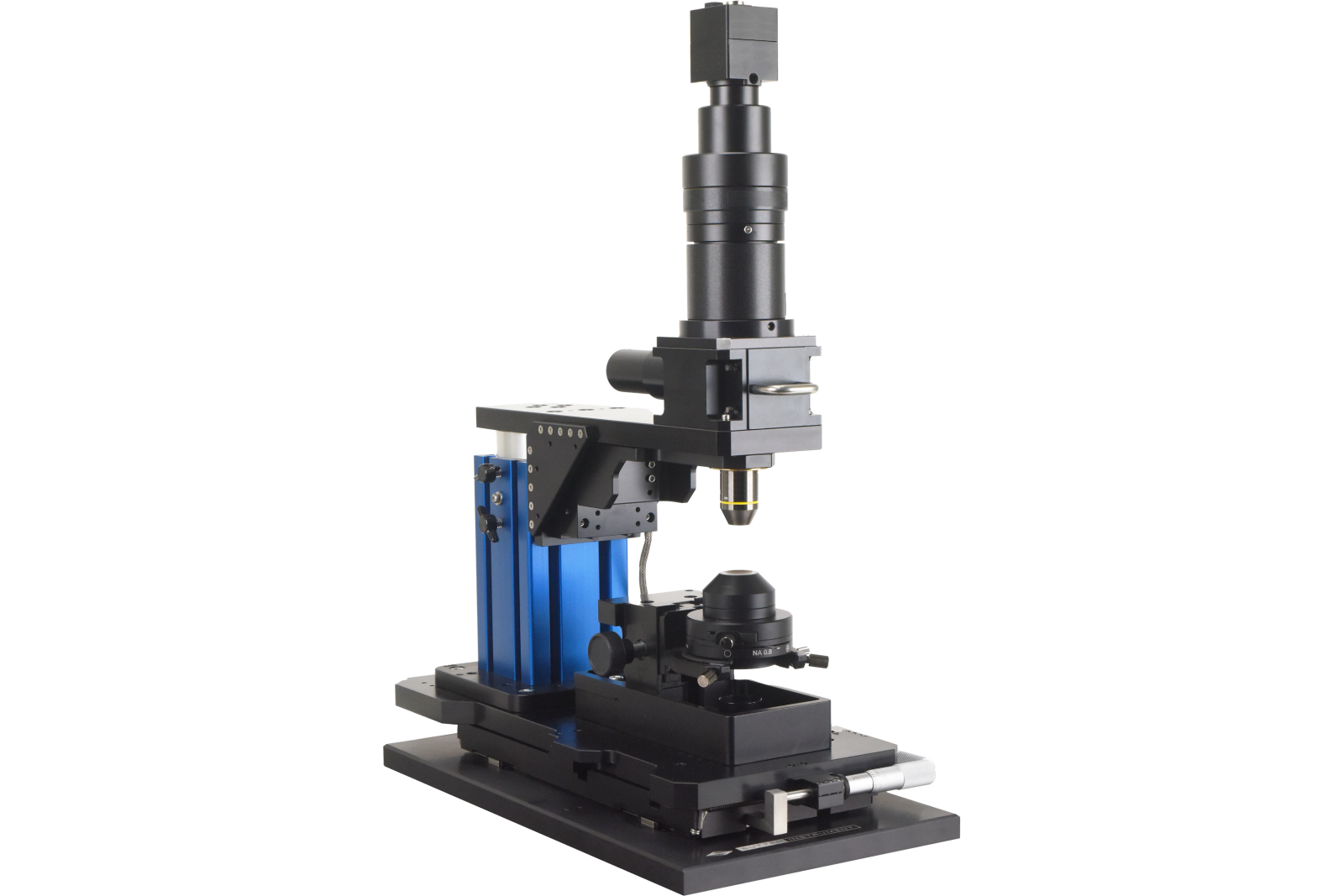

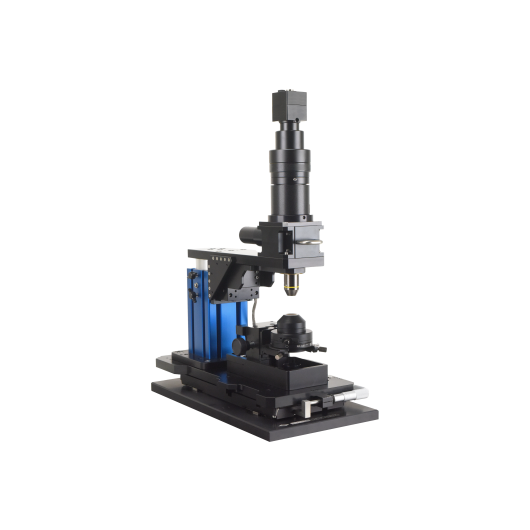

A Sutter Instrument NAN™-ja egy fókuszáló revolverrel ellátott mikroszkóp, amelyet kifejezetten elektrofiziológiához terveztek. Hagyományos mikroszkópkeret helyett az egész optikai pálya a Sutter erősen stabil, magasságállítható MT-70 gantry állványaira épül. Ez a tervezési döntés a NAN-t teljesen konfigurálhatóvá teszi: az állványok távolsága, magassága és dőlése egymástól függetlenül állítható, ami sokkal szélesebb kísérleti konfigurációs tartományt támogat, mint amit bármely rögzített keretű álló mikroszkóp lehetővé tesz.

Magasságállítás és motorizált fókuszálás

A NAN test manuálisan állítható 75 mm-es tartományban, lehetővé téve a durva átpozicionálást az in vitro szeletmunka és az in vivo kísérletek között néhány pillanat alatt — a preparátum vagy a mikromanipulátorok mozgatása nélkül. A finom fókuszálás a revolverben motorizált, 25 mm-es úttal. Két revolver opció áll rendelkezésre: egyobjektíves (Sutter gyártmányú, gantry állvány magassága 15,25 cm) és Olympus 2-állásos lengő revolver (gantry állvány magassága 22,86 cm).

Áteső fény és epifluoreszcencia

Az áteső fényt egyedülálló fehér fény LED vagy kettős fehér + IR LED biztosítja, mindkettő TLED vezérlő által hajtott, amely digitális kioldást fogad el — megszünteti a mechanikus zárókat és lehetővé teszi az áteső csatornán keresztüli fotostimulációt. Az Olympus OCC kondenzor és IR-DIC komponensek támogatottak kontrasztos képalkotáshoz. Az egész áteső fény alrendszer (LED, kondenzorfókusz, kondenzáló optika) egyetlen egységként eltávolítható, ha nem szükséges. Revolver szintű epifluoreszcencia elérhető egyedülálló szűrőkockán vagy teljes Olympus epi-illuminátoron keresztül. Több csatornához a FLED-DC (2 csatornás LED) vagy Lambda 721 (legfeljebb 7 csatorna) fényforrások közvetlenül integrálódnak.

XY mozgás konfigurációk

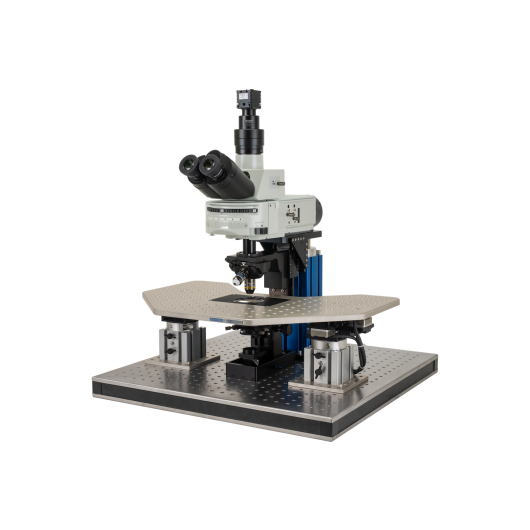

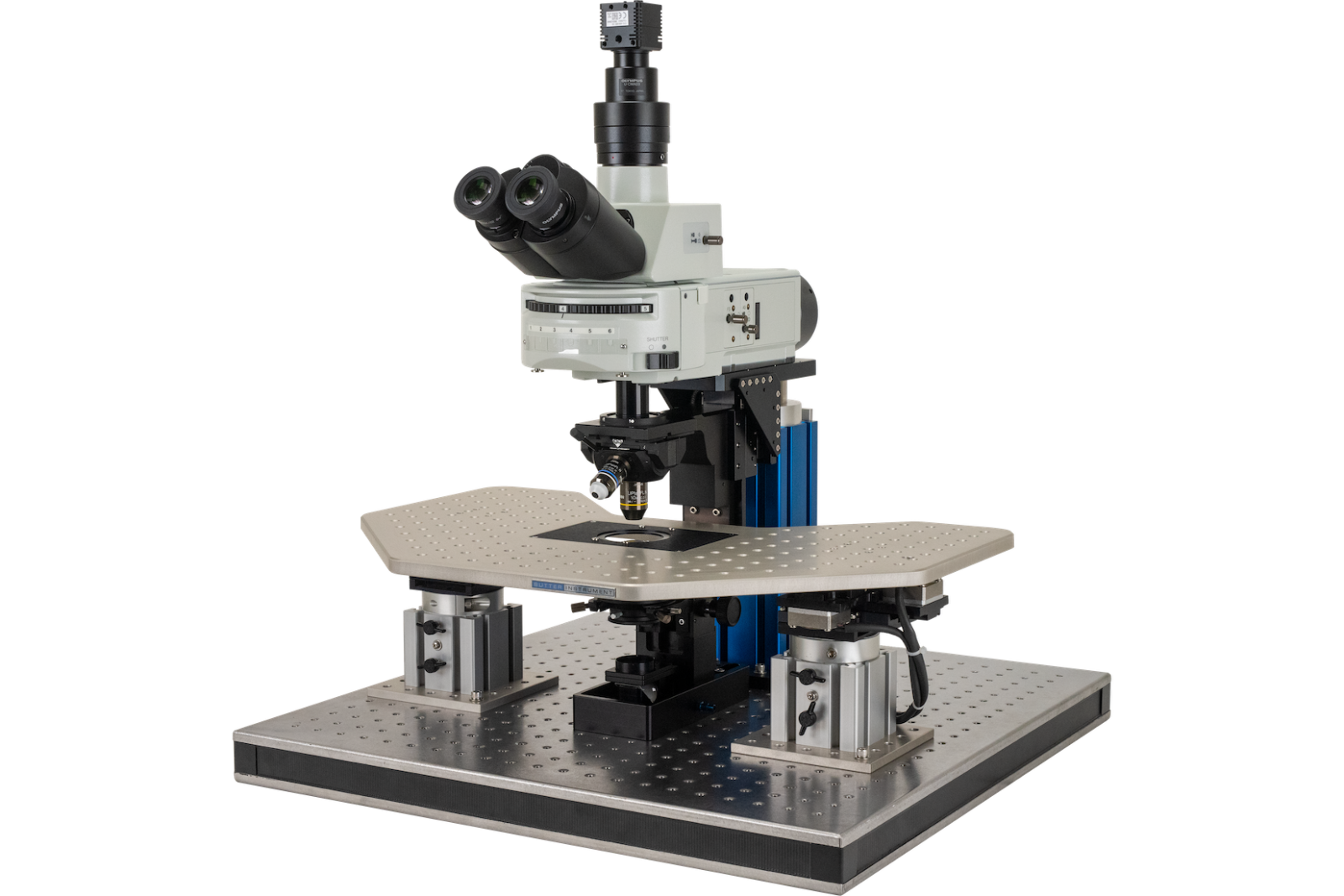

A NAN három általános mozgási stratégiát támogat: (1) manuális vagy motorizált transzlátor mikromanipulátorokkal egyedülálló gantry állványokon; (2) manuális vagy motorizált transzlátor mikromanipulátorokkal nagy platformasztalkán; vagy (3) motorizált XY platformasztalka a NAN-nal rögzített az asztalhoz. Minden kézi és motorizált mozgáskombináció elérhető, beleértve az MPC-200 vezérlő kompatibilitását a Multi-Link™ szoftver integrációhoz.

Alkalmazások

• Patch-clamp elektrofiziológia szeleteken — a gantry alapú kialakítás merev, rezgésmentes objektívtartást biztosít, miközben a revolver alatti teljes tér nyitva marad mikromanipulátorok, perfúziós rendszerek és rögzítőkamrák számára. Az OCC vagy IR-DIC kontraszt rutinszerűvé teszi a neuronok patcholását vastag, élő szeletekben.
• In vivo elektrofiziológia — a 75 mm-es manuális magasságállítás másodpercek alatt felemeli a mikroszkópot egy sztereotaxiás keret vagy fejrögzítő berendezés fölé. A hagyományos keret test hiánya megszünteti a térbeli konfliktusokat, amelyek a kutatókat gyakran a jó optika és a mikromanipulátor-hozzáférés közötti választásra kényszerítik.
• Rugalmas multi-modalitású rigek — az MT-70 gantry rendszer Sutter mikromanipulátorokat, motorizált asztalokat és epifluoreszcens modulokat fogad el. A FLED-DC vagy Lambda 721 fényforrással kombinálva a NAN egyetlen konfigurációban konfigurálható kombinált patch-clamp és fluoreszcens képalkotó rigként.
