Rezonáns szkennermodul — gyors rezonáns-galváno szkenner többfotonos mikroszkópiához

Rezonáns szkennermodul (RESSCAN)

A Sutter Instrument rezonáns szkennermodulja (RESSCAN) egy általános célú rezonáns-galváno szkennermodul két- és többfotonos mikroszkópokhoz. Az iparági szabványos Cambridge Technologies CRS 8 kHz-es rezonáns szkennert használva a gyors X-tengelyes pásztázáshoz és egy Cambridge 6215 5 mm-es galvánót az Y-tengelyhez, a RESSCAN kétirányú teljes képkockás képalkotást tesz lehetővé akár 30 képkocka per másodperccel — elég gyorsan ahhoz, hogy egyedi kísérletenként kalciumtranziens jeket, feszültségjeleket és gyors viselkedési korrelátumokat rögzítsen in vivo neuronpopulációkban.

Hardveres kialakítás

A szkennermodul kompakt (13 × 10 × 5 cm, 1 kg) és rendkívül csendesnek tervezett — elhanyagolható akusztikai rezgést generál működés közben. A külső vezérlő a rezonáns szkenner meghajtó elektronikáját, galváno erősítőit és az összes tápegységet egy különálló házban (41 × 28 × 9 cm) foglalja el. A proprietáris rezonáns rendszerekkel ellentétben, amelyek felhasználókat specifikus szoftverekhez és adatgyűjtő hardverekhez kötik, a RESSCAN szabványos analóg és digitális I/O vonalakat tesz elérhetővé, kompatibilis bármely rezonáns-galváno üzemet támogató pásztázó szoftverrel, beleértve a ScanImage, MScan és HelioScan programokat.

Elérhető verziók

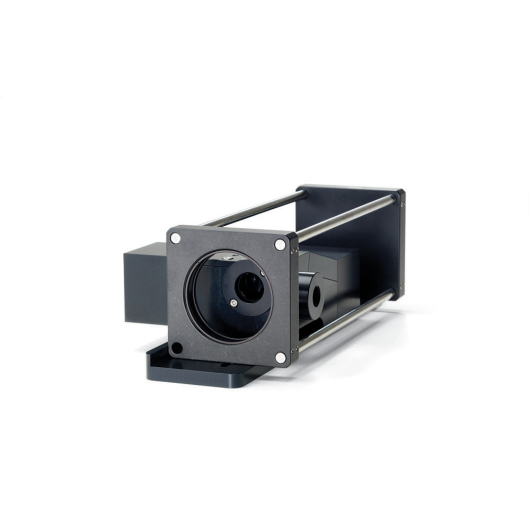

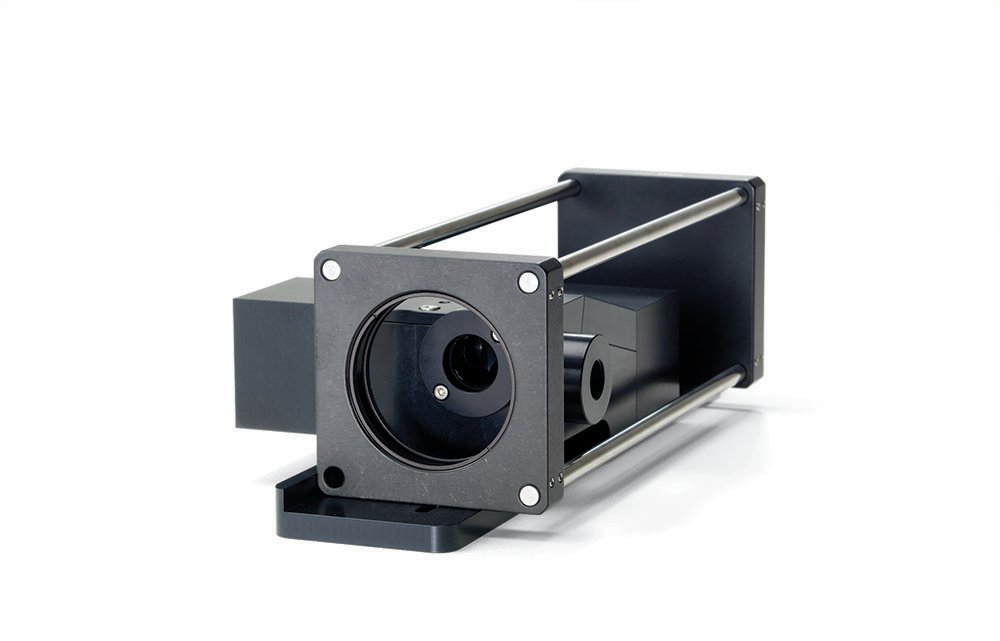

Két verzió áll rendelkezésre. A RESSCAN-MOM közvetlenül illeszkedik a MOM® keret szabványos szkenner portjába, és új MOM rendszer részeként vagy egy meglévőbe minimiális hardveres változtatással bővíthetően vásárolható. A RESSCAN-GEN egy általános verzió kompakt relé rendszerrel (15 × 15 × 5 cm relé modul), amely álló és fordított pásztázó mikroszkóp keretek széles sorába integrálódik, beleértve a Sutter DF-SCOPE-ot és BOB-ot.

Alkalmazások

• Gyors in vivo kalciumképalkotás — 30 képkocka per másodperccel az egyedi akciós potenciál által kiváltott kalciumtranziensek GCaMP-et expresszáló neuronokban képkocka-képkocka alapon feloldhatók. A rezonáns-galváno architektúra biztosítja a ritka jelöléses kísérletekhez szükséges pixel-tartózkodási időt és SNR-t, ahol a sejtes felbontás sebesség mellett elengedhetetlen.
• Feszültségképalkotás — míg a RESSCAN legfeljebb 30 teljes képkockás fps-sel működik, a ScanImage és MScan sorszkennelési és csökkentett ROI módjai szubmilliszekundumos időbeli felbontást érnek el, közelítve a gyors genetikailag kódolt feszültségindikátorok (GEVI) követelményeihez.
• Meglévő MOM vagy csak galváno pásztázó rigek bővítése — a RESSCAN-MOM bármely meglévő MOM keretbe bővíthető, amely jelenleg 3 mm-es vagy 6 mm-es galváno szkennereket használ, gyors rezonáns képalkotási képességet adva a mikroszkóp testének vagy rögzített optikáinak cseréje nélkül.
