SOM® — Son of MOM®, kompakt mikroszkóp robotikus pozicionálással

SOM® — Son of MOM®, egyszerű mozgó mikroszkóp

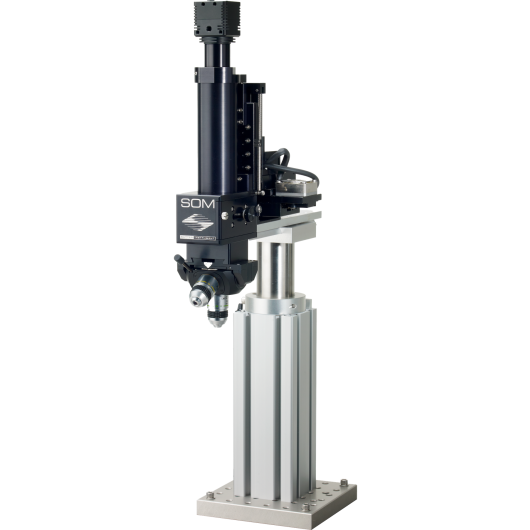

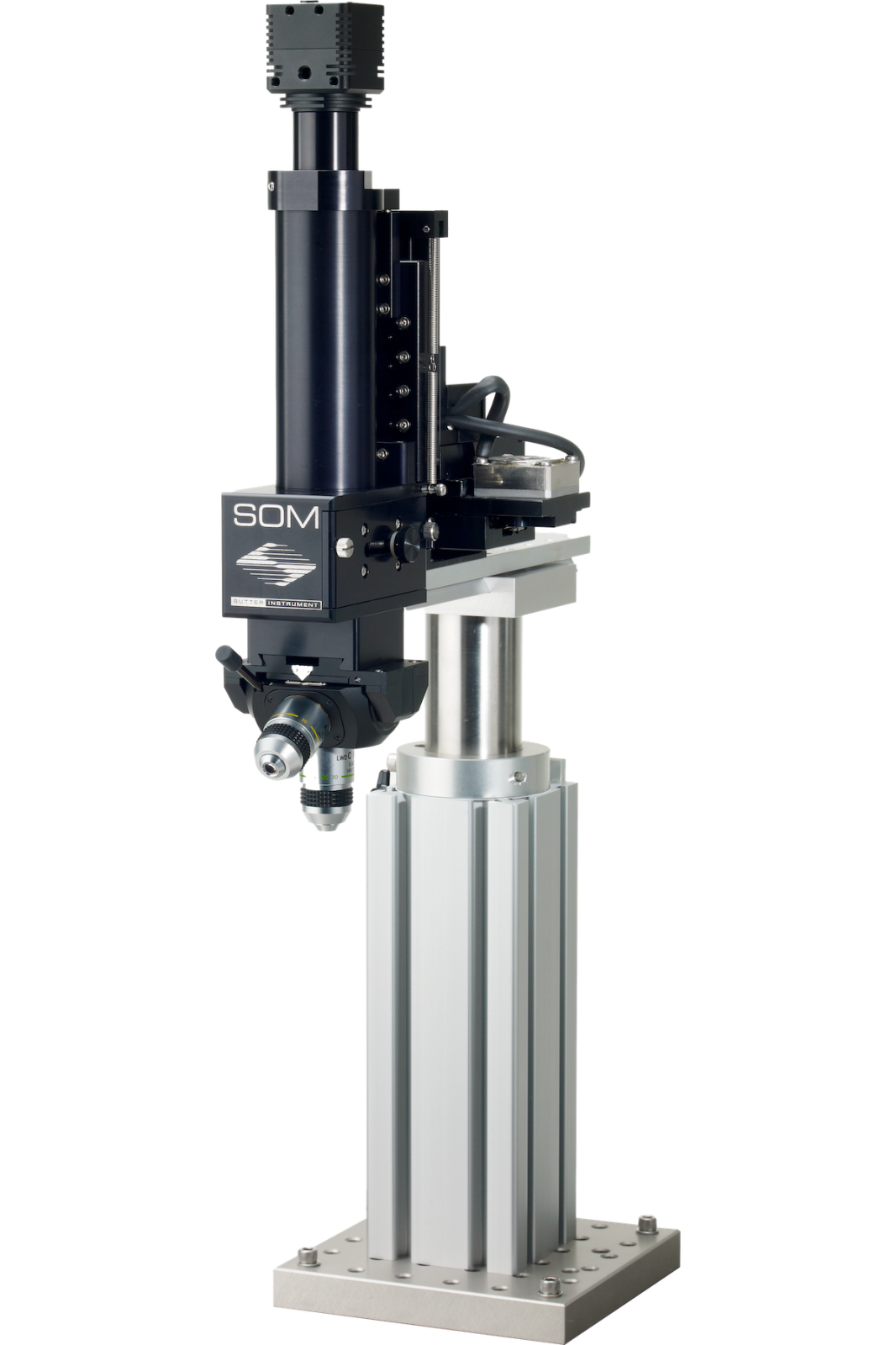

A Sutter Instrument SOM® (Son of MOM®) egy kompakt, robotikusan pozicionált mikroszkóp, amely a MOM® mozgó objektív koncepcióját az egységregisztrálás és patch-clamp elektrofiziológia igényeihez igazítja. Az asztal vagy a minta mozgatása helyett az egész mikroszkóp testet egy MP-285 vagy MPC-385 motorizált mikromanipulátor viseli. A manipulátor X, Y és Z mozgásai pozicionálják az objektívet a minta fölé és fókuszálják — megszüntetve a nagy transzlátorokat, mozgó asztalokat és az általuk a regisztrálási elektródákba csatolt mechanikai zajt.

Robotikus pozicionálás

Mivel a SOM ugyanazon a manipulátorplatformon fut, mint a Sutter rögzítési elektróda-pozicionálói, az ingyenes Multi-Link™ szoftver egyidejűleg koordinálhatja a mikroszkóp és az összes mikromanipulátor pozícióit. Szeleteken végzett rögzítési munkamenetben, miután megtalálta a célneuront, a Multi-Link automatikusan behozza a rögzítési és stimulációs pipettákat ugyanabba a látómezőbe — anélkül, hogy a kísérletezőnek újra kellene keresnie. Ha az aktuális látómezőn kívüli területet kell stimulálni, a szoftver zárolja a rögzítési pipetta pozícióját, elmozgatja az objektívet és a stimuláló pipettát/pipettákat az új helyre, majd visszatér.

Képalkotás és megvilágítás

A SOM áteső IR LED megvilágítást használ IR-kompatibilis CCD kamerával kombinálva — elegendő az in vitro elektrofiziológiai feladatok túlnyomó többségéhez. A beépített 2-állásos szűrőkocka fluorescensen jelölt sejtek azonosítási vagy fotostimulációs szűrőkészleteit fogadja el. Egy opcionális OCC kondenzor, amely a mikroszkóppal együtt mozog X és Y tengelyen, következetes megvilágítást tart fenn átpozicionálás közben. A fluoreszcens gerjesztési port C-mount menettel és szabványos kalitkakomponens szerelőlyukakkal rendelkezik, lehetővé téve egyedi fényforrások csatlakoztatását a gerjesztési pályára.

Alkalmazások

• Kombinált in vivo / in vitro elektrofiziológia — a robotikusan mozgatott mikroszkóp megszünteti a nagy asztalok fizikai lábnyomát az objektív alatt, így az agyszelet-munkához használt ugyanolyan rign az in vivo hozzáférés a rögzített fejű állatokhoz egyszerű. A rigek fizikai átkonfigurálása a modalitások között nem szükséges.
• Teljes sejtes patch-clamp felvételek — a mozgás sima, drif tmentes és 0,0625 µm/lépésig reprodukálható, megfelelve a precíziós mikromanipulátor minőségének. A mikroszkóp és a rögzítési elektróda közötti mechanikai csatolást megszünteti, mert mindkettőt független motorok hajtják ugyanazon a merev alapon.
• Térlimitált laboratóriumok — az objektív alól a transzlátorok és asztalok eltávolítása lényegesen csökkenti a rig összesített lábnyomát, a SOM-ot a legkedveltebb mikroszkóp-platformmá téve, amikor minden centiméter optikai asztallal számít.
